洁净厂房装修围护结构施工关键详解

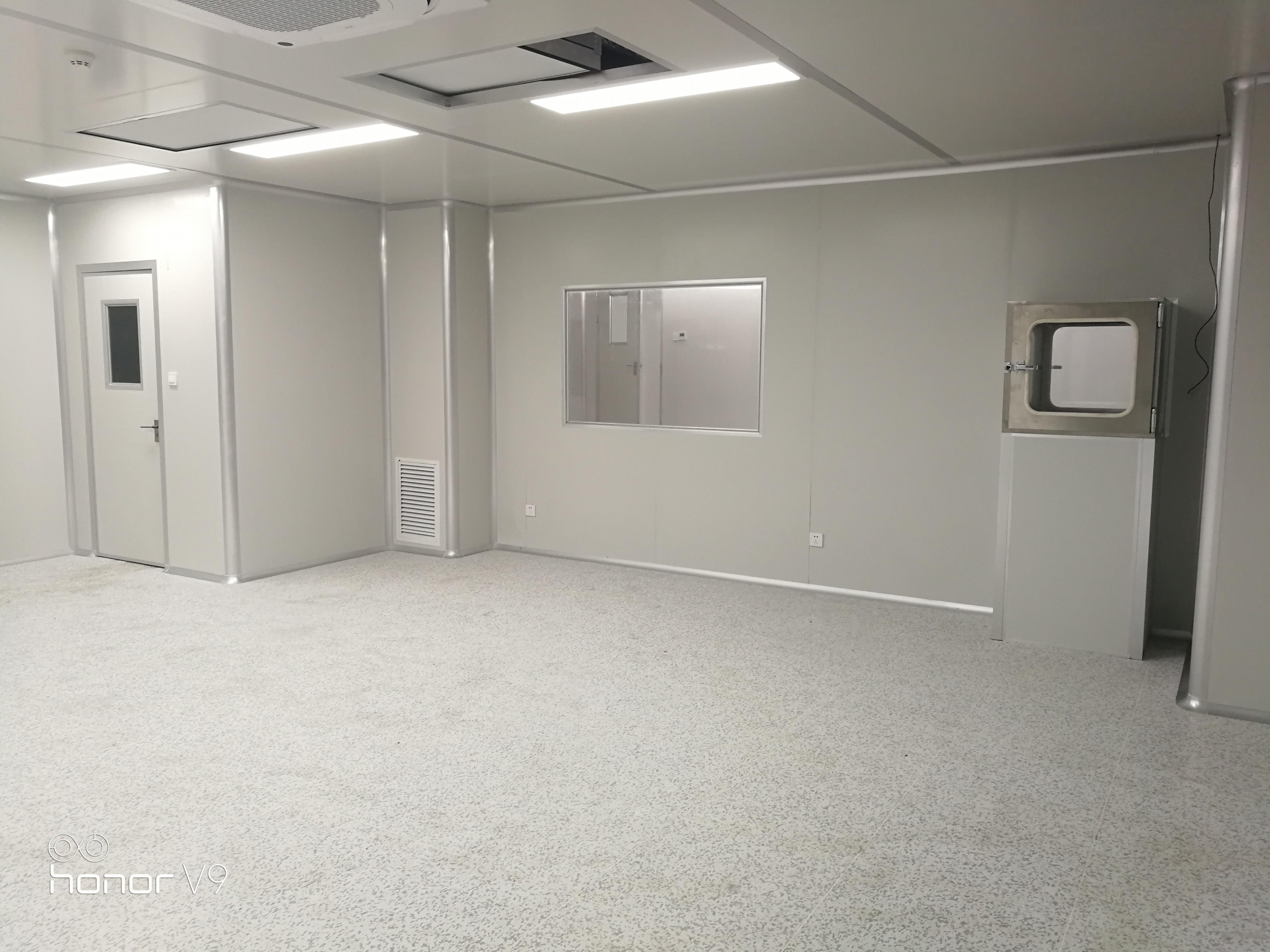

　　洁净厂房作为现代工业的重要基础设施，其装修围护结构的施工质量直接关系到厂房的使用效能和安全性。彩钢板吊顶与隔墙的组合施工技术，因其多重优势，已成为当前洁净厂房装修的主流选择。它不仅满足了防火设计的基本要求，更在整体强度、平整度、清洁便利性、缝隙控制以及与其他专业施工的配合等方面表现出色。

　　本文将深入探讨洁净厂房装修围护结构施工的关键环节，包括施工准备、抄平放线、吊顶板吊点放线、隔墙板安装、吊顶板安装等重要步骤。同时，文章还将关注施工过程中的技术准备、材料选择、工机具配备以及现场环境控制等细节，以确保施工质量的全面性和精细化。

　　1、前言

　　吊顶和隔墙材质彩钢板组合施工技术，可达到防火设计要求，彩钢板围护结构施工完后，具有整体强度好、平整度高、不易积灰尘、易清洁、连接缝隙小、施工与其它专业配合性好、施工周期快等一系列优点。在目前先进的大型制药工程(以及电子工程)值得广泛推广应用，能充分保证洁净厂房装修后达到设计要求。

　　2、主要施工程序及施工方法

　　1) 、施工程序

　　施工准备→抄平放线→吊顶板吊点放线，固定吊点、安装吊筋→安装地槽→安装彩钢板隔墙(与安装各专业协调配合→安装吊顶彩钢板(与安装专业协调配合)→安装阴阳角圆弧铝配件(除地面圆弧铝配件在自流坪施工前安装完)→风口、灯具、烟感等开孔→揭膜打胶→自检清理→竣工验收。

　　其中许多地方由于工艺设备安装须预留隔墙和吊顶处，待工艺设备进入车间定位后，再恢复彩钢板围护结构。

　　2) 、施工准备

　　施工准备工作，对于保障净化车间围护结构顺利按计划施工，起到重要作用。

　　(1)技术准备：

　　结合现场实际情况，熟悉彩钢板围护结构二次设计排版施工图，根据工程总计划，编制围护结构施工计划并制定阶段性控制点，对所有参与施工人员进行技术交底，使其了解净化车间彩钢板围护结构工程情况，安装步骤，安装工艺，安装要点以及与工艺设备专业，工艺管道，通风空调，电气仪表专业的协调配合注意点。

　　(2)材料准备

　　根据业主审批的厂房净化车间彩钢板围护结构二次设计排版图，选用样品经业主同意后，统计采购材料量。要求在工程开工前三天，将彩钢板及相配套门窗材料采购至现场。

　　选用优质的彩钢板，对于保证整个彩钢板围护结构质量起到重要影响，彩钢板在加工、运输、施工过程中注意防止破坏，划伤等现象，以免影响其美观和外表质量。其它配套材料如不锈钢双层固定窗，传递箱、铝型材等材料也必须选取用优质材料，包装保护好。

　　(3)工机具准备

　　施工工机具也是保证工程质量、进度的重要因素，根据工程工期性要求，彩钢板工程量，一方面针对型材切割机、电剪刀，截板机、电钻等使用频率高的工机具，选用精度高，性能优的名牌或进口工具;另一方面配备充足的数量，保证施工需要。

　　(4)现场要求

　　a .净化车间彩钢板围护结构工程施工组织严格按照《洁净室施工及验收规范》(GB50591-2010)中洁净室施工程序组织，必须在土建外门窗完成，吊顶内安装结束之后进行。

　　b .对土建外围护的要求：铝合金外窗全部应为固定窗;洁净区走道内墙抹灰应为高级抹灰;净化区车间柱子都应抹灰找平;水泥基面平整度偏差严格控制在5mm内(用2米靠尺检验)

　　c .吊顶内工艺管道、通风空调、电气仪表工作，包括试压保温全部结束。

　　d .净化车间装修工程作业对环境卫生提出非常高的要求，必须派专人，配备清洁工机具，每天定时清理。

　　e .除做好交叉作业协调外，还必须做好成品保护工作。

　　3) 、抄平放线

　　(1)核查原有地面标高，用2米靠尺检验，误差在5mm内即为合格，不合格处必须采取打磨等措施，合格后进行放线工作。

　　(2)根据设计院设计的净化车间平面布置图，放出净化车间四周走廊外围护隔墙线，并用经纬仪校验此线的直线度，再以此为基准放出内墙轴线。

　　(3)用经纬仪将彩钢板隔墙轴线测绘至吊顶板，以此为基准点，确定吊筋位置。

　　(4)用水平仪测定净化车间外走道四周砖墙上的吊顶线水平位置，做到四周吊顶面在同水平线上，误差不超过5mm。

　　d .吊点、吊筋及吊顶配件的安装

　　(1)连杆用圆钢作拉杆，一头与固定吊筋配件焊接，一头套丝100mm与花兰调节螺丝连接。花兰螺丝另一端用吊钩与专用钢梁连接(专用钢梁用于固定连接吊顶板)。

　　4) 、隔墙板安装

　　(1)根据弹好的隔墙轴心线，用塑料胀杆螺丝固定地槽铝，螺丝间距400～500mm，呈梅花形布置。其中防爆区的地槽铝全部用Ф8铁胀杆螺栓固定。

　　(2)由于彩钢板连接是企口式，安装时由一个固定点安装起，逐块拼接，安装时要做到上下垂直水平，板与板之间的接缝严密。企口内采用专用的聚苯乙烯树脂发包胶充填，做到充实为止，从而保证严密性。

　　(3)隔墙板安装时按照二次设计排版图预留门窗洞。

　　(4)因为隔墙内管线多为电气插座，仪表配管，在安装时一定要多与电气仪表专业协调配合好。

　　(5)隔墙安装形成后必须做到牢固、垂直、平整(除了用靠尺吊线，必要时用经纬仪检验)彩钢板隔墙之间缝隙大小必须一致，保证整体严密性和外观性。

　　5) 、吊顶板安装

　　(1)根据二次设计吊顶板排版布置图，吊顶板从固定一个方向开始安装，从第一块板起要测好它的对角度及吊顶板的水平度，之后每一块逐块拼接。两板之间企口一定要接触紧密，板缝一致。

　　(2)吊顶板施工时必须做到上一块板固定牢固后才能进行下一块的安装，吊顶板下面在安装时用平木板顶撑顶部，以防损坏顶板。

　　(3)吊顶板面用专用钢梁固定，钢梁另一端用花兰调节螺丝与吊筋连接。对于大跨度的车间，两块彩钢板必须用专用“T”形铝连接。

　　(4)吊顶板及吊筋等配件安装完，调整其水平度，保证吊顶平整无明显的高低不平现象发生，同时保证吊顶板的整体强度，能上人。

　　6) 、彩钢门、不锈钢固定窗、传递窗安装

　　(1)彩钢门：

　　门框采用不锈钢框料，门扇采用金属板面或不锈钢板面。门框加工时焊接平整，焊后抛光好，立门框做到横平竖直，保证整樘门外观美观;门扇与门框之间加密封条，门扇与地面的之间加扫地条以保证整个门的密封程度。

　　(2)不锈钢固定窗安装：

　　固定窗中空玻璃安装时，必须保证两块玻璃中间擦拭干净无污点，然后加密封条以保证其气密性。

　　(3)传递窗安装：

　　传递窗是用在两个不同洁净室环境的物品互相转换的中转站，防止不同洁净等级区域气流窜拢，保证各自区域气压分布状态稳定。净化车间传递窗，采用自动电子锁定型不锈钢传递窗，具有窗一窗自动联锁，开窗声光提醒功能，确保了不同区域的切实隔离。传递窗的安装须做到牢固、严密和美观。

　　7) 、圆弧型铝材安装

　　(1)净化车间走道砖墙与地面，砖墙与吊顶板，彩钢板墙与地面，彩钢板墙与彩钢板吊顶的交接处均采用R=55°圆弧形铝材连接，在三面交接处，采用专门的三维圆角，以保证密封性、不积尘、美观。

　　(2)根据净化车间彩钢板施工顺序，地面圆弧铝尽可能在自流坪地面环氧胶泥中层间完工后3天做完，这样能保证圆弧型铝与自流坪地面连接的严密性，美观性。

　　8) 、送回风口开洞

　　此项是彩钢板围护结构工程后期工作中重要一步，开错开偏一个风口洞，影响到整体吊顶布置质量，可能造成相当大的返工。

　　开孔前，与空调专业必须配合好，先在顶板画好线，确认同一房间同一走廊中心线，成统一条直线。孔洞开好，四周用槽铝嵌边，一方面做到加固彩钢板;一方面做到密封，防止空调运行过程中，聚苯乙烯树脂碎料进入净化车间，造成不必要的质量问题。

　　9 )、敷膜去除打胶

　　揭膜、打胶(采用硅酮胶)是保证净化彩钢板围护结构工程外观质量的重要因素。揭膜之后，打胶之前，对彩钢板之间的隙缝要彻底清理干净，以免缝道内有灰尘使胶与彩钢板之间的粘接力不强。打完胶做到表面均匀一致，既美观又反映整体工程的水准，严格不允许出现漏打和气孔现象。

　　需注意的事宜：

　　1 、在整个净化车间土建主体封顶后，须对所有的净化装修(包括彩钢板和自流坪地面等)、工艺设备及管道、给排水、通风空调、电气仪表专业进行会审，重点是确认安装基准线和工艺设备进场路线。

　　2 、净化车间彩钢板围护结构施工要求安装工程各专业的配合性强，特别是电气专业的开关、插座配合开洞。

　　3 、净化车间彩钢板围护结构施工过程中，特别注意车间车间的清洁卫生和成品保护，局部的一点破损将导致整块板材的报废。

　　4 、风口划线开洞是彩钢板围护结构中施工的关键工序，必须依照整个房间统一美观布置的原则，在确认风口划线尺寸定位没有问题的情况下，才能进行风口开洞工作。否则，将导致大面积彩钢板报废、返工。

　　5 、净化车间彩钢板围护结构施工是整个净化车间施工的一个重要的组成，必须在净化车间统一的专题性计划下进行施工，安装之后的质量检验工作须在揭膜打胶之前严格执行。
